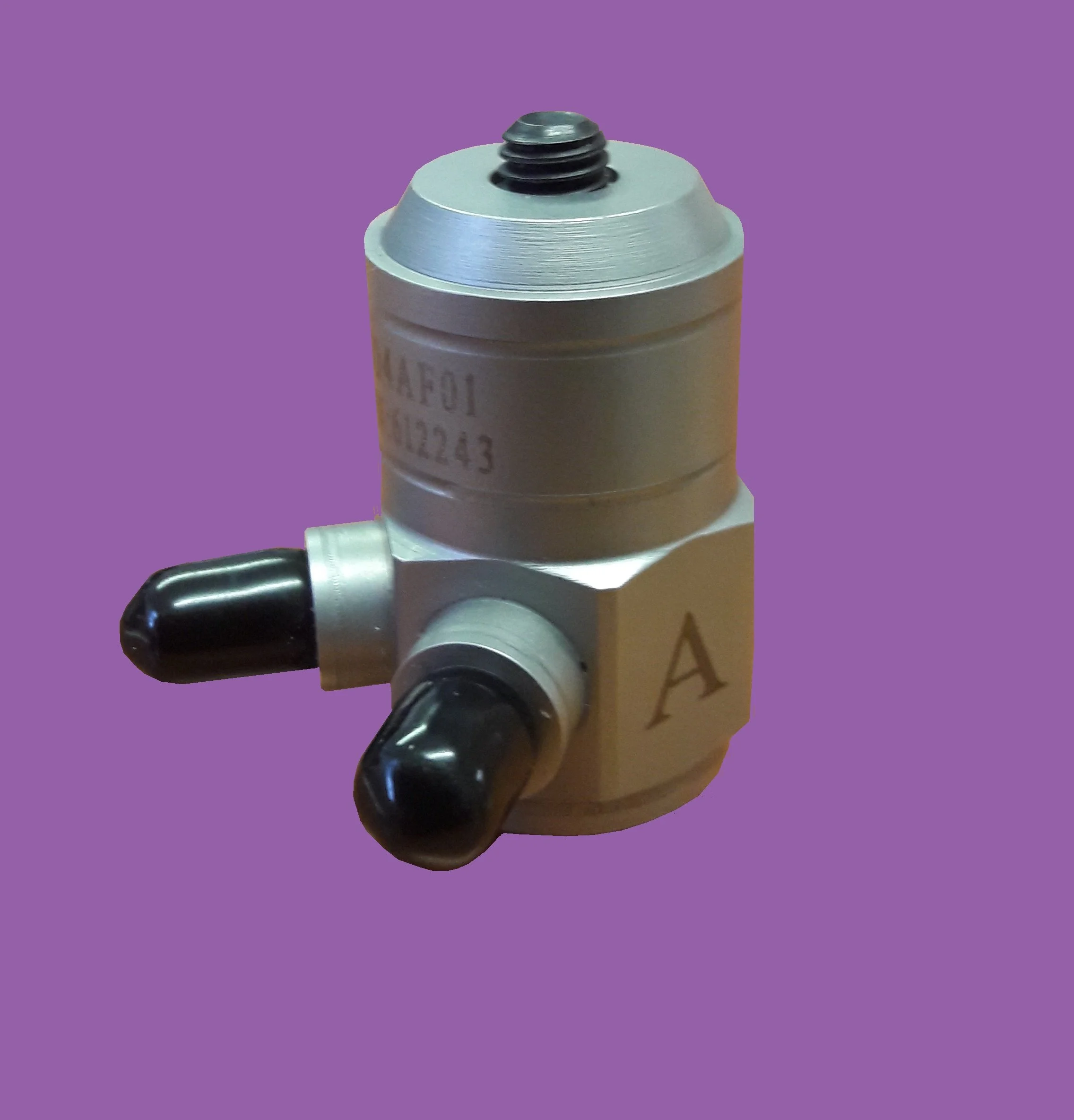

AF EMPEDANS BAŞLIĞI

EMPEDANS BAŞLIĞI ÖZELLİKLERİ

Özellikler

AF/50/5 ve AF/100/10 IEPE Empedans kafaları, dinamik ivmeyi ve kuvveti aynı anda ölçmek için bir IEPE ivmeölçer ve kuvvet sensörünü tek bir cihaza entegre eder.

AF empedans başlığı paslanmaz çelikten üretilmiştir, 30 gramlık bir kütleye ve -40 ila +121°C (-40 ila +249°F) çalışma sıcaklığı aralığına sahiptir. Gereksinimlerinize bağlı olarak kuvvet ölçümü için 5mV/N ve 10mV/N ve hızlanma için 50mV/g ve 100mV/g dahil olmak üzere IEPE hassasiyet seçenekleri.

Düşük empedanslı voltaj modu ve etkili anti-parazit özelliğiyle AF empedans kafası, modal ve yapısal analizlerde kullanım için idealdir. Kendisi bir modal çalkalayıcı tarafından tahrik edilen bir giriş iğnesine ve aynı zamanda iki adet M5 dişli montaj deliği aracılığıyla test yapısına takılabilir. IEPE sensörlerinin kullanımı, statik ve yarı statik ortamlarda kullanılan diğer gerinim ölçer sensörlerinin aksine, Modal testi için geniş bir uyarma aralığı sağlayarak geniş bir bant genişliği üzerinden uygulanan kuvvetlerin doğru ölçümünü sağlar.

Tüm IEPE sensörlerinde olduğu gibi kurulumu kolaydır ve AF, 2-10mA ve 18-28VDC aralığında IEPE sinyal koşullandırmayla donatılmış bir veri toplama ve analiz sistemine doğrudan bağlanabilir. Tüm test kurulumlarına uyacak şekilde herhangi bir uzunlukta kablolar da tedarik edilebilir ve sağlanan kalibrasyon sertifikası Ulusal izlenebilirlik sağlar.

Özellikler & Seçenekler:

AF/50/5 – 50mv/g ve 5mVN
AF/100/10 – 100mV/g ve 10mV/N

Uygulamalar:
  • Hafif Yapıların Modal Analizi
  • Otomotiv
  • Havacılık
  • Titreşim Çalkalayıcı Testi
  • Yapısal Test
  • Otomatik/Aero yapısal gövde araştırmaları
