Titreşim Sistemi Kontrolcüleri
VECTOR SERİSİ
SignalStar Vector, Data Physics DSP merkezli Abacus donanımını modüler, genişletilebilir bir sistemde birleştirerek güçlü analiz özellikleri ile kapsamlı titreşim kontrol özellikleri sunar. SignalStar kullanıcı arayüzü, Vector’u acemi için yeterince kolay hale getirirken, en zorlu test gereksinimlerini karşılamak için gelişmiş kontrol ve analiz özellikleri sağlar.
SignalStar Scalar kontrol cihazı, küçük kanal sayısı uygulamaları için uygun, yetenekli ve kullanıcı dostu bir titreşim kontrol cihazı olarak tasarlanmıştır. Scalar, DSP mimarisini ve kontrol algoritmalarını SignalStar Vector ve Matrix ile paylaştığı için yüksek güçlü Vector ile aynı kontrol kalitesini sunar. Scalar, mevcut ihtiyaçlarınızı karşılayacak şekilde yapılandırılabilir ve daha sonra gereksinimleriniz arttıkça yükseltilebilir.
Özellikler
4 ile 32 Giriş Kanalı,
120 – 150 dB Dinamik Aralık için 24 bit ADC ve DAC,
32 bit Kayan Noktalı Dijital Sinyal İşlemcileri,
Kanal Başına Seçilebilir IEPE / ICP Gücü,
Tam Titreşim Kontrolü ve Analizi Paketi: Sinüs, Rastgele, Klasik Şok, Geçici Şok, SRS Şok, Karışık Mod (SoR, RoR, SoRoR), Zaman Çoğaltma ve Dinamik Sinyal Analizi,
Sezgisel Kullanıcı Arayüzü,
Gelişmiş Titreşim Kontrolü ve Analiz Özellikleri,
İsteğe Bağlı Yerel İşlem Diskine Kayıt.
Endüstri Standardı:
SignalStar Vector, dünyanın ilk DSPcentric motoru Abacus üzerinde çalışan bir titreşim/rastgele titreşim denetleyicisidir. Vector, tüm titreşim testi modlarını karşılayan kapsamlı bir sistem sağlar: Rastgele, Sinüs, Rezonans Arama ve Bekleme, Klasik Şok, SRS, Geçici, Rastgele Titreşim testinde Sinüs, Rastgele Rastgele ve FFT Analizi.
Güçlü DSP Merkezli Mimari:
Kapalı döngü titreşim kontrolü büyük miktarda gerçek zamanlı hesaplama gerektirir. SignalStar Vector Titreşim Kontrolcüsü bu yükü birden fazla Dijital Sinyal İşlemcisine dağıtır. Vektör 4 ile 32 kanal olarak yapılandırılabilir, bunların herhangi biri veya tamamı bir ortalama veya harici spektrum olarak bir kontrol sinyalinde birleştirilebilir. Kalan girişler, test öğesini korumak için ölçüm ve sınır kanalları olarak kullanılabilir. Tüm kanallardaki diferansiyel girişler, potansiyel topraklama döngüsü sorunlarını ortadan kaldırır ve gürültülü ortamlara karşı yüksek düzeyde koruma sağlar. Kanal başına 24 bit ADC ile, “yüksek-Q” rezonanslarını veya derin çentikli referansları kontrol etmek için gereken doğru ölçümler için artırılmış sinyal-gürültü oranı elde edebilirsiniz. Rekonstrüksiyon filtreli çift kademeli DAC’ler, belirli bir banttaki tüm frekansları uyarmak için gerçek analog sinüs süpürme de dahil olmak üzere tüm uygulamalar için saf analog sinyaller üretir.
Gelişmiş Kontrol ve Analiz Yetenekleri:
Vector, kapalı döngü titreşim kontrolü için özel algoritmaların 30 yılı aşkın süredir geliştirilmesinden yararlanmaktadır. Vektör titreşim kontrol yazılımı, tüm titreşim ortamlarını kapsar. Çoklu referans limit profilleri, titreşim seviyelerinin test ürününe zarar verebileceği frekanslarda sürücü sinyalini sınırlama yeteneği sağlar. Sine, gerçek sürekli sinüs sinyallerinin genliğini doğru bir şekilde ölçmek için yüksek kaliteli dijital izleme filtreleri kullanır. Rezonans arama ve bekleme seçeneği rezonansların tanımlanmasını otomatikleştirir ve yorulma testi için faz izlemeli bekleme sağlar.
Test edilen cihazların dinamik yanıtının analizi için tüm girişler mevcuttur. Güçlü kullanıcı arayüzü, kapsamlı çevrimiçi analizlerini mümkün kılar ve ekranlar, her biri 16’ya kadar sinyal içeren 32’ye kadar grafik penceresi ile yapılandırılabilir. Kontrol, Yanıt Kanalları, Sürücü, Hata, Transfer Fonksiyonları, Referans ve Tolerans Limitleri gibi tüm ilgili sinyaller canlı görüntü için kullanılabilir. Vektör, rastgele titreşim kontrol testleri sırasında transfer fonksiyonlarının, otomatik spektrumların ve çapraz spektrumların bağımsız ölçümlerini yapma yeteneğine sahiptir. Bu ölçümler, rastgele test sırasında herhangi bir zamanda bağımsız olarak planlanabilir ve analiz görevine göre uyarlanabilir. Ölçüm verileri, çalışma sapma şekli ve çalışma modu analizi gibi daha ileri analizler için kullanılabilir.
Harici Diske Kayıt:
Disk çıkışı, 107 kHz’e kadar tüm kanallar için titreşim kontrolü testi sırasında Abacus donanımındaki yerel diske sürekli (aralıksız) eş zamanlı veri akışı sağlar. Veri, tek bir test sırasında manuel olarak başlatılabilir ve durdurulabilir ve veri girdileri SignalCalc Analyzer veya SignalCalc DSA yazılımı kullanılarak sonradan işlenebilir. Analiz Seçenekleri arasında otomatik ve çapraz spektrum analizi, Sinüs Veri Azaltma ve SRS Analizi bulunur.
SCALAR SERİSİ
Özellikler
2 ile 8 Giriş Kanalı:
120 – 150 dB Dinamik Aralık için 24 bit ADC ve DAC,
32 bit Kayan Noktalı Dijital Sinyal İşlemcileri,
Kanal Başına Seçilebilir IEPE / ICP Gücü,
Tam Titreşim Kontrolü ve Analizi Paketi: Sinüs, Rastgele, Klasik Şok, Geçici Şok, SRS Şok, Karışık Mod (SoR, RoR, SoRoR), Zaman Çoğaltma ve Dinamik Sinyal Analizi,
Bir Klavye, Fare ve Monitör Bağlayarak Ethernet Üzerinden veya Yerleşik CPU ile Çalışabilme,
Sezgisel ve Basitleştirilmiş Kullanıcı Arayüzü.
Basitlik için Optimize Edildi:
Scalar, beğeni toplayan SignalStar sezgisel grafik kullanıcı arayüzüne dayanır, ancak parametreleri kontrol görevi için gerekli olanlarla sınırlandırarak acemi kullanıcılar için daha basit hale getirir. Size her iki dünyanın en iyisini verir. Başka hiçbir titreşim denetleyicisi, çok düşük maliyetli bir paketteki basitlik ve güçlü kontrol kombinasyonuyla karşılaştırılamaz.
Güçlü DSP Tabanlı Sistem:
SignalStar Scalar yeteneğini, aynı güçlü Abacus dijital sinyal işleme donanımı ve kontrol algoritmalarını içeren, titreşim kontrolünün tanınmış lideri SignalStar Vector’dan alır. Scalar, sadece en sık ihtiyaç duyulan özelliklere sahip temel bir konfigürasyonda sunulmaktadır. Çoğu giriş seviyesi kontrol cihazından farklı olarak, Scalar genellikle sadece en gelişmiş titreşim kontrol cihazlarında sunulan opsiyonel özelliklerle yapılandırılabilir, böylece testiniz ve bütçeniz için doğru sistemi yapılandırmayı kolaylaştırır. Gelecekte yazılım seçenekleri ekleyebilmeniz, test ihtiyaçlarınız arttıkça Scalar yatırımınızı da korur.
Kapsamlı Test Belgeleri:
Bir test her çalıştırıldığında, Scalar geçerli çalışmaya ait tüm bilgilerin kaydedilmesini sağlamak için gerçekleşen her olayı otomatik olarak belgeler. Testin başlangıcında, çalıştırma notları etkinleştirilirse, operatörün ad, tarih veya test öğesi seri numarası gibi önemli test kimlik bilgilerini girmesini gerektiren sekiz taneye kadar kullanıcı tanımlı bilgi görüntülenebilir. Test sırasında, başlangıç tarihi ve saati, operatör etkileşimleri ve test sona erme nedeni gibi bilgiler otomatik olarak Çalıştırma Günlüğüne kaydedilir. Bir test sona erdiğinde, Scalar bitiş koşullarını kaydetmek için tüm sinyalleri saklar. Ayrıca, planlanan ve operatör tarafından seçilen tüm veri kayıtları çalışma belgelerine bağlıdır. Eksiksiz belgelerle, ilgili tüm bilgilerin her zaman gözden geçirme ve raporlar için mevcut olduğundan emin olabilirsiniz. Üstbilgiler ve altbilgiler için kendi şablonlarınızla özelleştirilmiş raporlar oluşturulabilir ve şirket logonuz gibi grafikler ekleyebilirsiniz.
MATRİX SERİSİ
SignalStar Matrix, çoklu sarsıcı uygulamalarında kontrol performansı standardını belirler. Matrix, DSP merkezli Abacus sinyal işleme platformunda hem çok riskli titreşim kontrolü hem de yüksek kanal sayımlı tek sarsıcı titreşim kontrolü sağlar.
Özellikler
Çok Tehlikeli Titreşim Kontrolü, 2 ile 16 Sarsıcı,
Çoklu ve Tek Sarsıcı Titreşim Kontrolü, 40 ile 1024 Giriş Kanalı,
120 – 150 dB Dinamik Aralığa Sahip 24 bit ADC ve DAC
İsteğe Bağlı Yerel İşlem Diskine Kayıt,
Sezgisel Bir Arayüze Sahip Eksiksiz Uygulama Yazılım Paketi.
Beğenilen Data Physics Algoritmaları:
SignalStar Matrix Titreşim Kontrol Cihazı, tüm yeni Abacus DSPcentric donanım platformunu, titreşim testinin sınırlarını yeniden tanımlayan eksiksiz ve tamamen entegre bir çözüm üretmek için büyük beğeni toplayan Data Physics titreşim kontrol yazılımı ile birleştirir. Sezgisel kullanıcı arabirimi, endüstrideki en üst düzey özelliklere göre en gelişmiş titreşim testlerini kurmayı ve çalıştırmayı kolaylaştırır.
Modüler, Genişletilebilir, Dijital Sinyal İşleme Sistemi:
Abacus, dağıtılmış DSP mimarisi ile sınırsız genişletme olanağı sunar. Birden fazla 32 kanallı Abacus kasası, bir Gigabit ağ anahtarı aracılığıyla ana bilgisayara bağlanır. Abacus şasisi arasındaki senkronizasyon kabloları, sistemdeki kanallar arasında mükemmel faz uyumu sağlar.
Abacus ayrıca, toprak döngüsü problemleriyle ilişkili ortak mod gürültüsünü ortadan kaldırmak için yazılım tarafından seçilebilen tek uçlu ve diferansiyel girişler de sağlar. Dönüştürücüler için IEPE / ICP gücü yazılımdan seçilebilir ve ayrıca TEDS Smart dönüştürücülerini destekler.
Çok Sarsıcılı Titreşim Kontrolü:
Bir yapı için gerçek titreşim ortamı, çoklu uyarım kaynakları ile daha karmaşıktır. SignalStar Matrix kullanarak, karmaşık ortamı simüle etmek için birden fazla sarsıcı kullanarak, her zamankinden daha hassas ve gerçekçi testler yapmak artık mümkün. Matrix, IEEE 344 çok eksenli sismik testten 6 DOF zaman veri çoğaltma testine kadar tüm çok sarsıntılı test gereksinimlerini karşılar. Matrix, test edilen sistemin dinamiklerine uyum sağlamak için “sürekli kontrol” kullanır. Birden fazla girişin çapraz bağlı dinamik yanıtlarını aynı anda dengelemek, yüksek kontrol hassasiyeti sağlar. Matrix, tanımlanmış faz ve kontrol noktaları arasındaki tutarlılık ile her kontrol noktasının bağımsız referans tanımını sunar. Matrix, otomotiv dayanıklılık testinden gelişmiş uzay aracı testine kadar tüm çok riskli senaryolar için kontrol yeteneğine sahiptir.
900 SERİSİ
Data Physics 900 Serisi Dinamik Sinyal Analizörleri, olağanüstü dinamik test yetenekleri sağlamak için kapsamlı sinyal analizi yeteneklerini yeni dağıtılmış gerçek zamanlı sinyal işleme motoruyla bütünleştirmiş, kompakt ve sağlam 900 Serisi donanımı, zorlu saha uygulamaları için tasarlanmıştır. Modüler, gigabit Ethernet mimarisi ile 900 Serisi, laboratuvar kullanımı için 1.000’den fazla kanala genişletilebilir.
Özellikler
900 Serisi Dinamik Sinyal Analizör yazılımı, çok çeşitli dinamik test uygulamaları için sinyal analiz çözümleri sunar:
FFT Analizi,
Veri Kayıt ve Oynatma Analizi,
Yapısal Analiz,
Şelale (Waterfall) Analizi,
Dönen Makine Analizi,
Sipariş Analizi,
Akustik Analiz,
Sinüs Veri Azaltma,
SRS Analizi,
Çoklu Ölçüm Analizi,
Zaman Geçmişi Kayıt Editörü.
Basitleştirilmiş Test ve Analiz:
Dahili veritabanını kullanarak testleri ve verileri yönetin,
Aynı anda birden çok gerçek zamanlı ölçüm yaparak testi kolaylaştırın,
Entegrasyon, türev, toplama, çıkarma, çarpma, bölme, matris işlemleri, filtreler (Low-Pass, High-Pass, Band-Pass), Fourier Dönüşümü, Ters Fourier Dönüşümü gibi matematiksel işlemleri kullanarak özel gerçek zamanlı sinyal işleme işlevlerini tanımlayın,
Yüksek kaliteli özel raporlar oluşturun,
Abacus 901, hem laboratuvar hem de saha kullanımı için çok uygun ultra taşınabilir bir sistemdir. Daha büyük testler için birden fazla sistem birleştirilebilir.
Altı Kanal (Giriş/Çıkış/Takometre),
Sessiz Çalışma İçin Pasif Soğutma,
Ethernet Üzerinden Güç Alma,
Uzaktan ve Otonom Çalışma.
Modüler, Ölçeklenebilir Donanım:
80 kHz alias-free bant genişliğinde 216 k/s örnekleme hızı,
150 dB dinamik aralığa kadar 24 bit analogdan dijitale dönüştürme,
Kanaldan kanala faz doğruluğu 40 kHz’de 0,5 dereceden daha iyi.

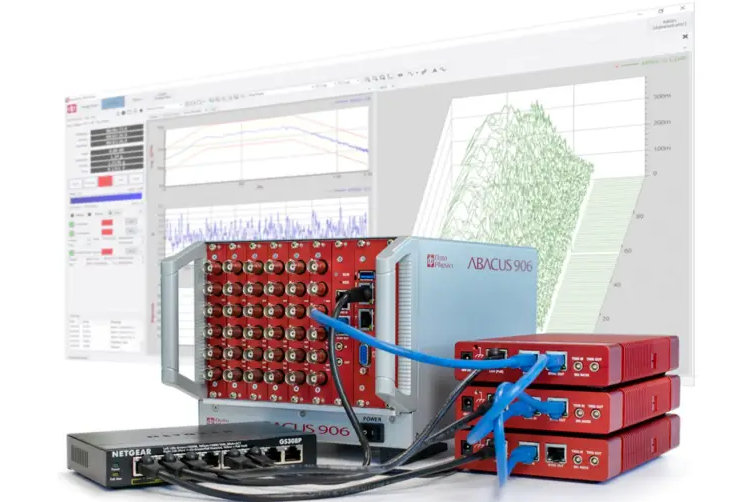

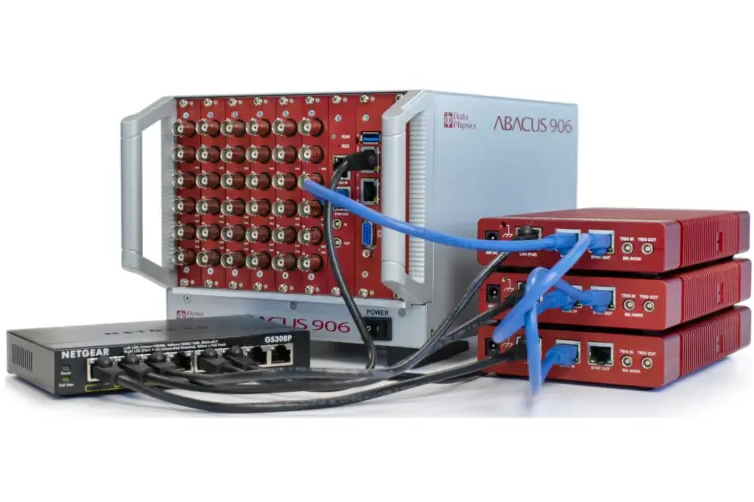

Abacus 906, hem laboratuvar hem de saha uygulamaları için kompakt, dayanıklı bir sistemdir. Daha büyük sistemler oluşturmak için birden fazla 906 ve 901 sistemi birleştirilebilir.
Şasi başına 36 kanala kadar olacak şekilde 1.000’den fazla kanala genişletilebilir,
Esnek giriş/çıkış/takometre yapılandırması,
Akustik uygulamalar için sessiz mod.
QUATTRO
Ultra taşınabilir Quattro donanımı artık SignalCalc 900 Serisi yazılım paketi ile arayüz oluşturarak tüm dizüstü bilgisayarları yüksek hassasiyetli dinamik sinyal analizörlerine dönüştürüyor. Sağlam USB ile çalışan Quattro sizinle birlikte seyahat edebilir ve hat gücü olmasa bile tamamen çalışır durumda kalabilir.
4 Giriş Kanalı, 2 Çıkış Kanalı,
120 – 150 dB Dinamik Aralık,
Özel Yüksek Hızlı Takometre Girişi,
Kanal ve Sinyal Matematiği,
İlişkisel Veritabanı,
Gelişmiş Örnekleme,
RMS İzleme,
Zaman Geçmişi Kayıt Editörü,
Geçmiş 240 Verilerle Uyumlu.
