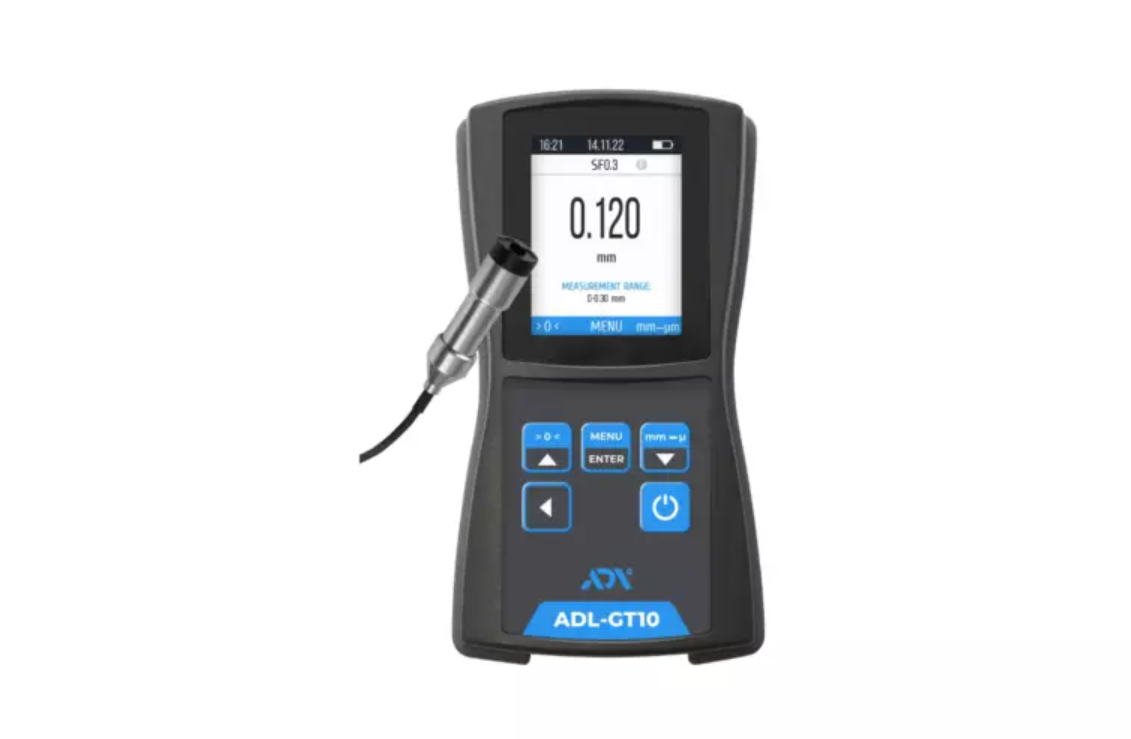

ADL GT10 – kaplama kalınlık ölçer, ferromanyetik ve ferromanyetik olmayan bir taban üzerinde dekoratif, boya, galvanik kaplama, yangın geciktirici ve diğer manyetik olmayan iletken ve iletken olmayan kaplamaların kalınlığını ölçmek için tasarlanmıştır.
Özellikler
Cihazın uygulanması
Kaplama Kalınlığı Ölçer ADL GT10, mükemmel işlevselliğe, çok yönlülüğe ve çeşitli alt tabakalar üzerindeki kaplamaları ölçme yeteneğine sahiptir. Kullanımı kolaydır ve yeni kullanıcılar tarafından cihaza hakim olma sürecinde zorluklara neden olmaz.
Kalınlık ölçer, belirli tabanların ve kontrol kaplamalarının özellikleri için endüktif ve parametrik transdüserleri ayrı ayrı kalibre etme yeteneğine sahiptir.
Cihaz, laboratuvar ve üretim koşullarında kullanılmak üzere tasarlanmıştır.
Günlük kullanımda da önemli bir rol, cihazı bir üretim ortamında meydana gelebilecek düşmelere, kazara çarpmalara ve diğer fiziksel darbelere karşı koruyan kauçuk eklere ve aşınmaya dayanıklı cama sahip darbeye dayanıklı ergonomik bir kılıf tarafından oynanır.
Uygulama alanı:
- Çelik alt tabakalar üzerindeki galvaniz kaplamaların ve boya kaplamaların kalınlığının ölçülmesi;
- 0,5 mm’den daha kalın çelik tabanlar üzerindeki boya ve vernik, polimerik ve diğer dielektrik kaplamaların kalınlıklarının ölçülmesi;
- Metal yüzeyler üzerinde yalıtkan ve elektro iletken ferromanyetik olmayan kaplamaların kalınlığının ölçülmesi;
- Elektro iletken ferromanyetik alaşımlar üzerindeki galvanik kaplamaların kalınlığının ölçülmesi;
- Demir dışı ve demir içeren metaller üzerinde dielektrik kaplamaların ve elektriksel olarak iletken ferromanyetik olmayan kaplamaların kalınlığının ölçülmesi;
- Manyetik, manyetik olmayan alt tabakalar, demir ve demir dışı metaller üzerindeki dielektrik kalın katmanlı kaplamaların kalınlığının ölçülmesi.
- Yüzey pürüzlülük ölçümü;
- Sıcaklık, nem ve çiğlenme noktası ölçümü.
ADL GT10 Kaplama Kalınlığı Ölçer’in Temel Avantajları
- birincil bilgi elde etmek için darbeli indüksiyon, girdap akımı parametrik ve faz dijital yöntemlerinin bir kombinasyonunun kullanılması;
- aşınmanın ölçüm hatası üzerindeki etkisini hariç tutan çalışma algoritmaları ile çeşitli amaçlar için aşınmaya dayanıklı çok çeşitli transdüserler;
- ölçümler ve sonuçların işlenmesi için kullanıcı dostu arayüz;
- ortalama alarak tolerans kontrolü ve ölçümleri gerçekleştirme imkanı;
- okumalarda sıcaklık ve zaman sapması olmaması;
- Rz=400 µm’ye kadar pürüzlü parçalar üzerindeki kaplamaları kontrol etme imkanı
- Belirli tabanların ve kontrol kaplamalarının özelliklerine göre endüktif ve parametrik transdüserlerin bireysel kalibrasyon imkanı;
- bağlı sensörün otomatik algılanması;
- Kalibrasyonları ve ölçüm sonuçlarını, istatistiksel işleme ve depolama için USB aracılığıyla bir PC’ye sonradan aktarma ile birlikte cihazın kalıcı belleğinde saklama imkanı;
- ölçümlerin bitiminden sonra otomatik kapanma;
- standart Lemo konektörleri
- renkli LCD ekranı
- Dahili şarj edilebilir pil, 8 saate kadar sürekli çalışma sağlar.
- toza, neme dayanıklı, darbeye dayanıklı kasa
Standart Paket İçeriği
- Müşterinin teknik görevine göre sensörler;
- Müşterinin teknik özelliklerine göre sıfır ayarı için önlemler;
- Koruyucu kılıf;
- Manuel;
- Kablolu şarj cihazı;
KATALOG
Özellikler
| Parametre | Değeri |
| Ölçüm aralığı | |
| Çelikler üzerindeki kaplamalar (ferromanyetik metaller ve alaşımlar üzerindeki dielektrik ve elektriksel olarak iletken kaplamalar): | |
| Sensor SF0.3 | 0-300µm |
| Sensor SF0.5 | 0-500 µm |
| Sensor SF2 | 0-2000 µm |
| Sensor SF5 | 0-5000 µm |
| Manyetik olmayan metaller üzerindeki kaplamalar (ferromanyetik olmayan metaller ve alaşımlar üzerindeki dielektrik kaplamalar) | |
| SensorSN2 | 0-2000 µm |
| Metaller üzerinde kalın katmanlı kaplamalar (ferromanyetik ve ferromanyetik olmayan metaller ve alaşımlar üzerinde dielektrik kaplamalar) | |
| SensorSM12 | 0-12000 µm |
| Sensor SM30 | 0-30000 µm |
| SensorSM60 | 0-60000 µm |
| Sıcaklık, nem ve çiğlenme noktası ölçümü. | |
| SensorST1 – sıcaklık | -50…+80֯ᴼС |
| SensorSH1 – sıcaklık – nem – çiğ noktası | -50…+80֯ᴼС 0-100% -15…+40֯ᴼС |
| Pürüzlülük değerlendirmesi | |
| Sensor SR1 | 2-300 µm |
| General | |
| Ekran | 240×320 yansıma matrisli TFT |
| PCye bağlantı | USB-C |
| Sürekli çalışma süresi | 8-9 saate kadar, düşük pil alarmı |
| Güç kaynağı | LiPo batarya |
| Boyutlar | 142×75×35 mm |
| Ağırlık | 240 g |
| Çalışma koşulları | Sıcaklık -10 +50°C |
| Toz ve neme karşı koruma derecesi | IP-54 |
