IH darbeli çekiç serisi, 50N ile 50000N arasında değişen 7 çekiçten oluşan bir yelpaze sunar.
Çekiçlerin tümü, doğrudan analiz ön uçlarına veya voltaj kaynağı enstrümantasyonuna basit bağlantı için IEPE entegre elektronik kuvvet transdüserlerine sahiptir.
IH serisi IEPE darbeli çekiç serisi, çekicin vurma yüzeyine entegre edilmiş sağlam bir kuvvet sensörüne sahiptir. Kuvvet sensörü, bir test nesnesine verilen enerji uyarısının genliğinin ölçümünü sağlamaya yarar. Her çekiçle birlikte verilen çeşitli uçlar, kuvvet darbesinin enerji içeriğinin, test edilen öğenin gereksinimlerine uyacak şekilde uyarlanmasına olanak tanır. Test mühendisi, çok kanallı veri toplama ve analiz yazılımını kullanarak, bir nesnenin yapısal davranışının anlaşılmasını sağlayacak çeşitli mekanik özellikleri tespit edebilir. Analiz edilen öğeler arasında rezonans tespiti, mod şekilleri, transfer özellikleri ve çatlak ve yorulma tespiti gibi yapısal sağlık yer alabilir.
IH serisi darbeli çekiçler Yapı Sağlığı Testi, Rezonans Belirleme, Modal Analiz vb. için uygulanabilir. DJB’nin geniş yelpazedeki ivmeölçerleriyle birlikte kullanıldığında darbe testi sırasında tam yanıt verileri yakalanabilir.
Tüm IH Darbeli Çekiçler, kabloları ve uçları ile birlikte kendi kutularında gelir.

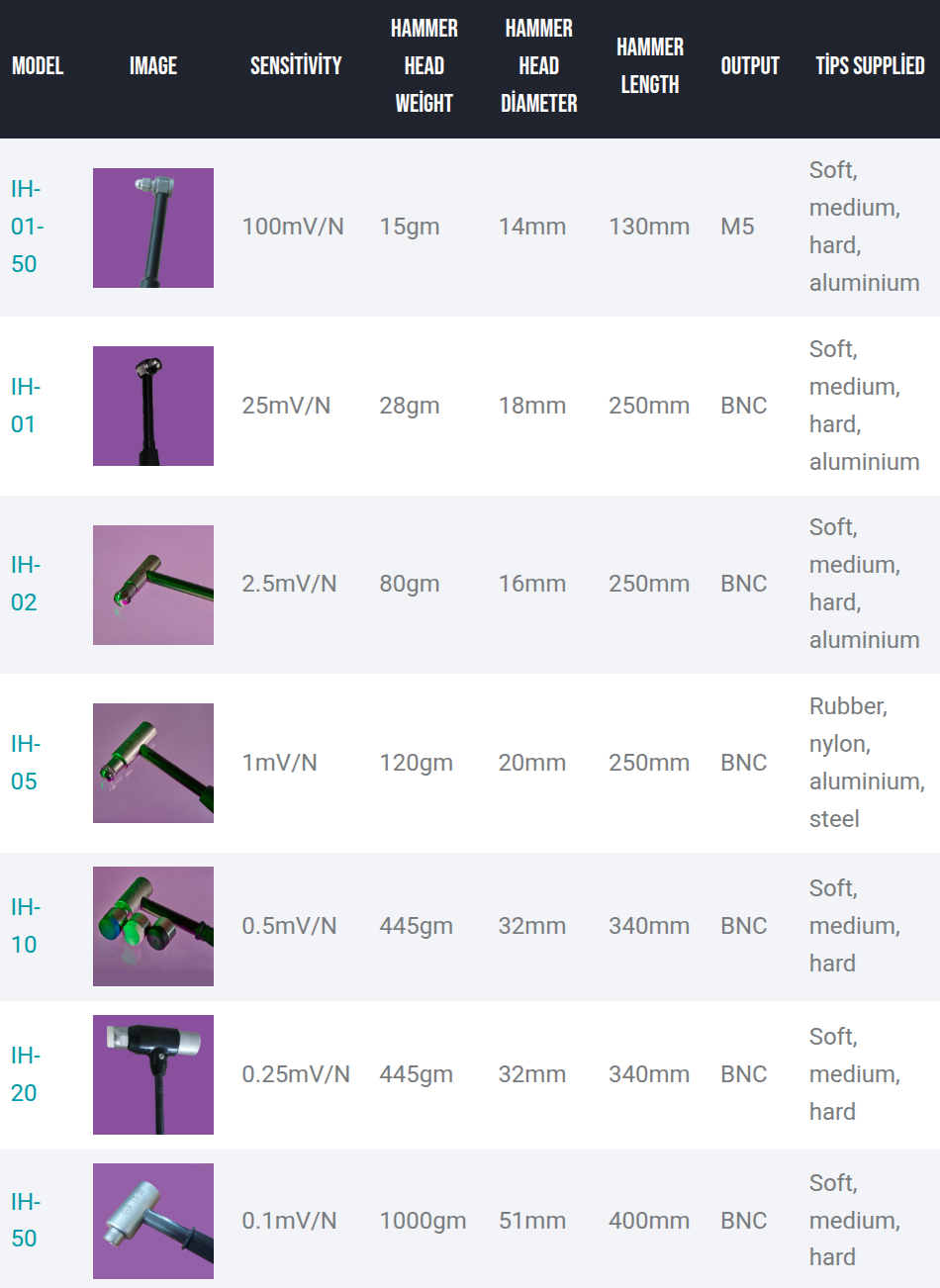

Model | Image | Sensitivity | Hammer Head Weight | Hammer Head Diameter | Hammer Length | Output | Tips Supplied |
---|---|---|---|---|---|---|---|
IH-01-50 | 100mV/N | 15gm | 14mm | 130mm | M5 | Soft, medium, hard, aluminium | |
IH-01 | 25mV/N | 28gm | 18mm | 250mm | BNC | Soft, medium, hard, aluminium | |
IH-02 | 2.5mV/N | 80gm | 16mm | 250mm | BNC | Soft, medium, hard, aluminium | |
IH-05 | 1mV/N | 120gm | 20mm | 250mm | BNC | Rubber, nylon, aluminium, steel | |
IH-10 | 0.5mV/N | 445gm | 32mm | 340mm | BNC | Soft, medium, hard | |
IH-20 | 0.25mV/N | 445gm | 32mm | 340mm | BNC | Soft, medium, hard | |
IH-50 | 0.1mV/N | 1000gm | 51mm | 400mm | BNC | Soft, medium, hard |
