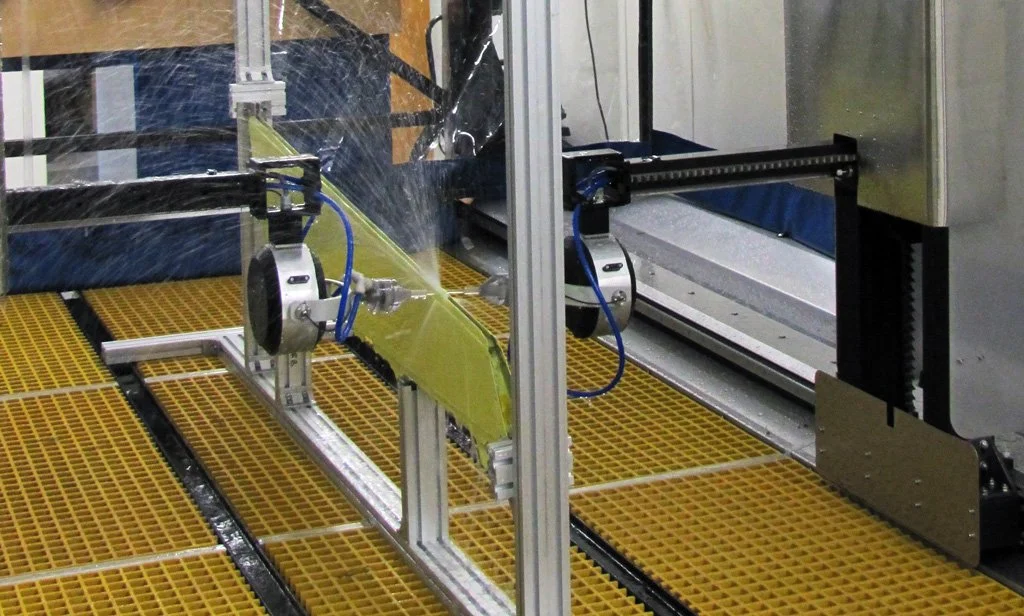

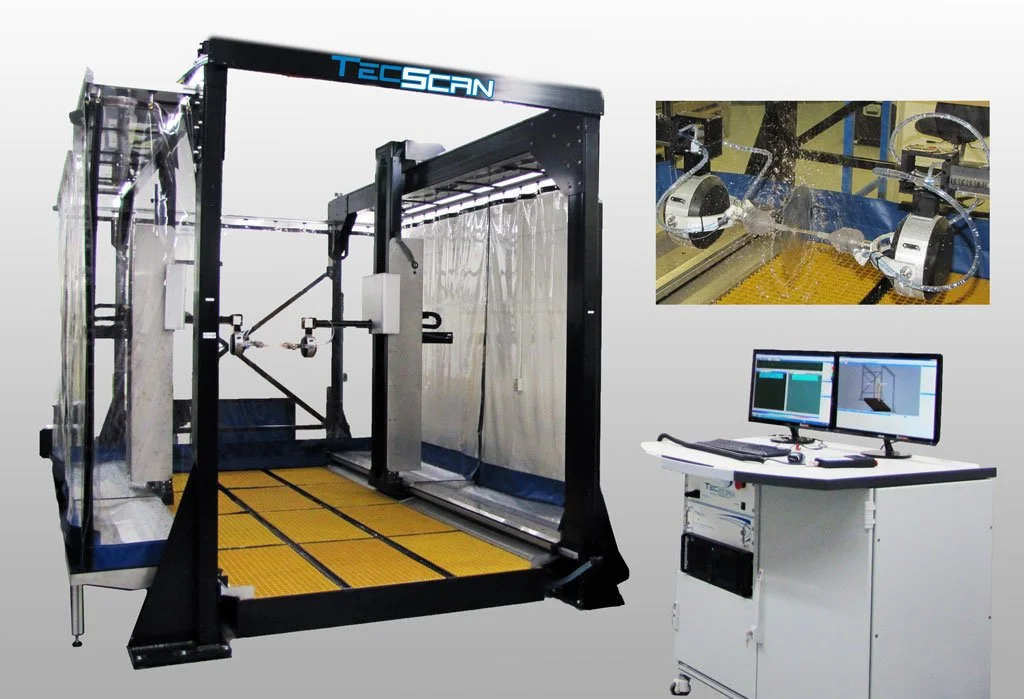

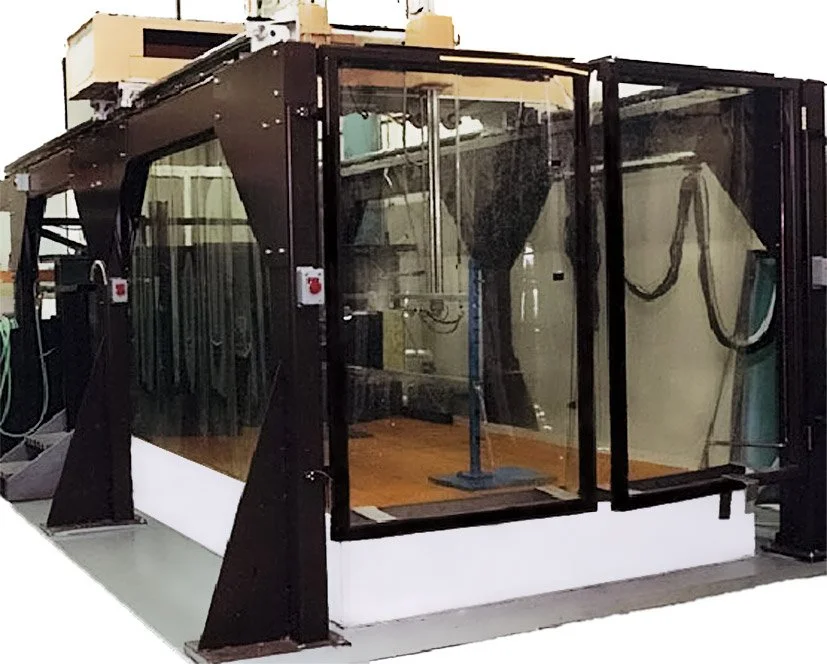

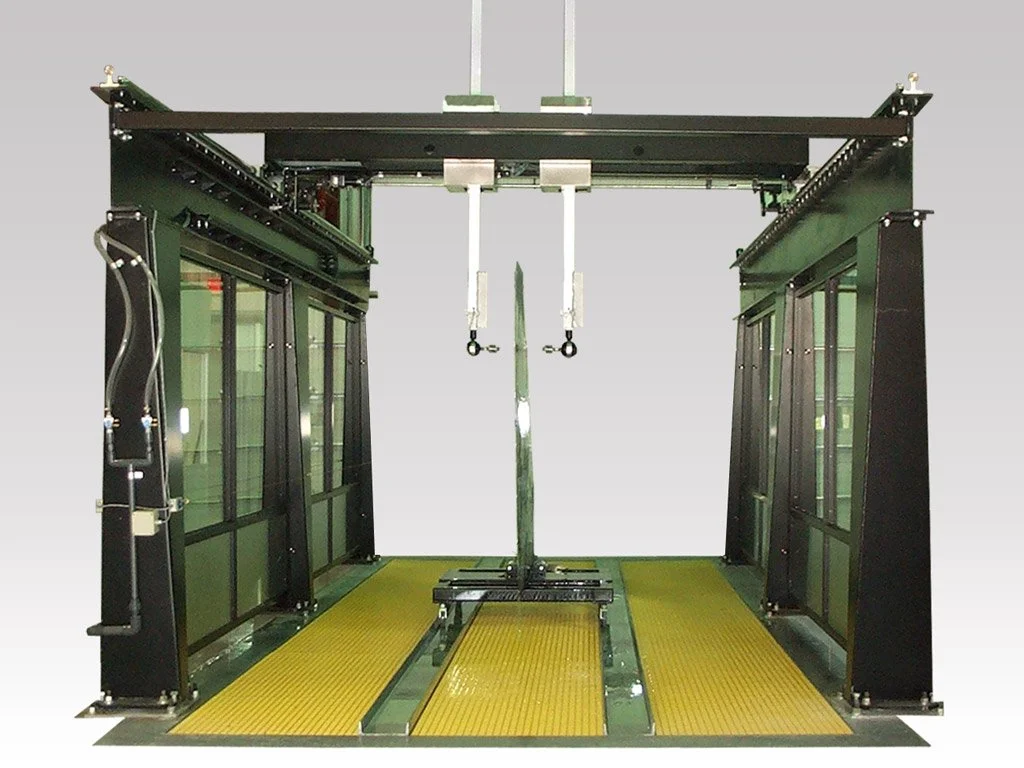

TecScan’in NDT Ultrasonik Portal Sistemleri, büyük yapıların ve parçaların tahribatsız kalite testleri ve taramalı taraması için tasarlanmış endüstriyel Squirter tarayıcılardır. Portal Sistemleri su jeti bağlantısı kullanır ve genellikle bir Endüstriyel Mekanik Tarayıcı ve Sistem İş İstasyonuna sahip bir Kontrol Odasından oluşur. Mekanik tarayıcı, 12’ye kadar bağımsız eksen barındırabilen büyük bir endüstriyel Kartezyen koordinat robotudur. Yapı, daha fazla sertlik için birbirine kaynaklanmış yapısal çelik bileşenlerden (Çelik boru, I-Kirişler, Çelik Levha vb.) yapılmıştır. Kontrol Odası tüm portal elektronik bileşenlerini içerir ve sistem kontrolü ve veri analizi için iki sistem kullanıcısını barındıracak şekilde tasarlanmıştır.
Özellikler
- Basit sistem çalışması
- Sezgisel kullanıcı arayüzüne ve çoklu taramaları işleme yeteneğine sahip yazılım ∙ Gerçek Zamanlı A, B ve C Taramalarıyla tam dijitalleştirilmiş dalga biçimi yakalama ∙ Tarayıcı Hedef Arama ve otomatik kalibrasyon yetenekleri
- Yüksek hızlı tarama ve hareket çözünürlüğü ile tekrarlanabilir hata tespiti
- Yüksek hızlı UT taraması
- Yüksek hareket çözünürlüğü ve doğruluk
- 12 eksene kadar tam hareket kontrolü
- Windows tabanlı, çoklu görev yazılımı TecView™ UT
- Tam dalga biçimi dijitalleştirmesi
- Gerçek Zamanlı A, B ve C Taramaları
- Gelişmiş görüntüleme ve dalga biçimi işleme yardımcı programları
- Kusurların boyutlandırılması ve bulunması için araçlar
- Denetim kurulumunun geri çağrılması
- Özelleştirilebilir raporlarla gelişmiş raporlama yetenekleri
- Imperial ve metrik birimler
- Yüksek kaliteli kodlayıcılar ve DC servo motorlar
- UT sinyallerine müdahale eden gürültüyü en aza indiren doğrusal amplifikatörler ∙ Darbeli Konum taraması için donanım
- Yüksek konum tekrarlanabilirliği için ana anahtarlar
